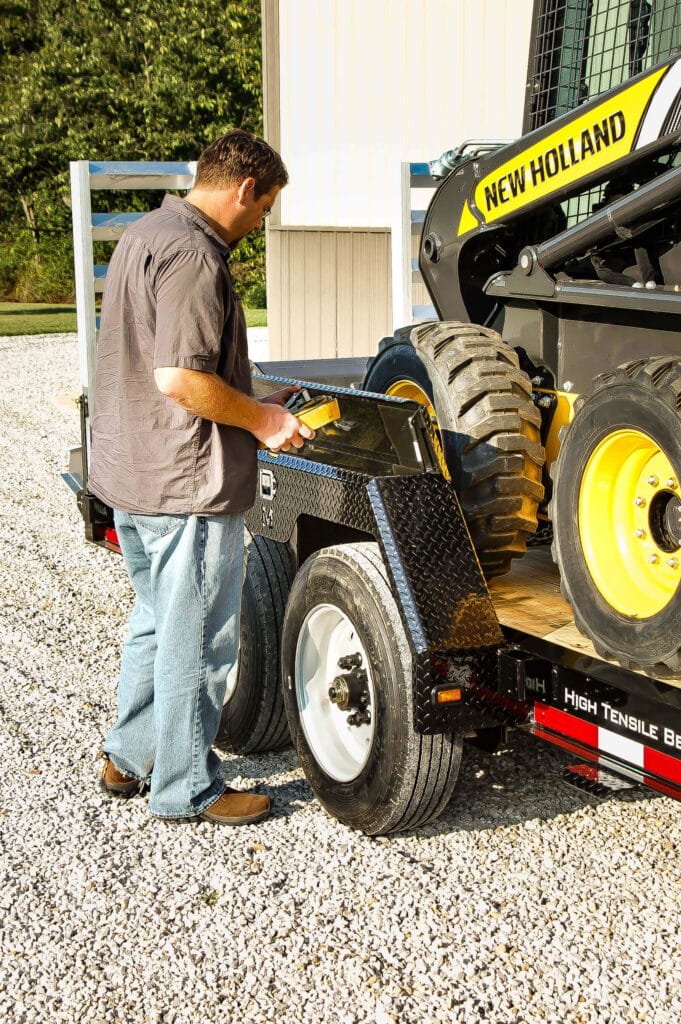

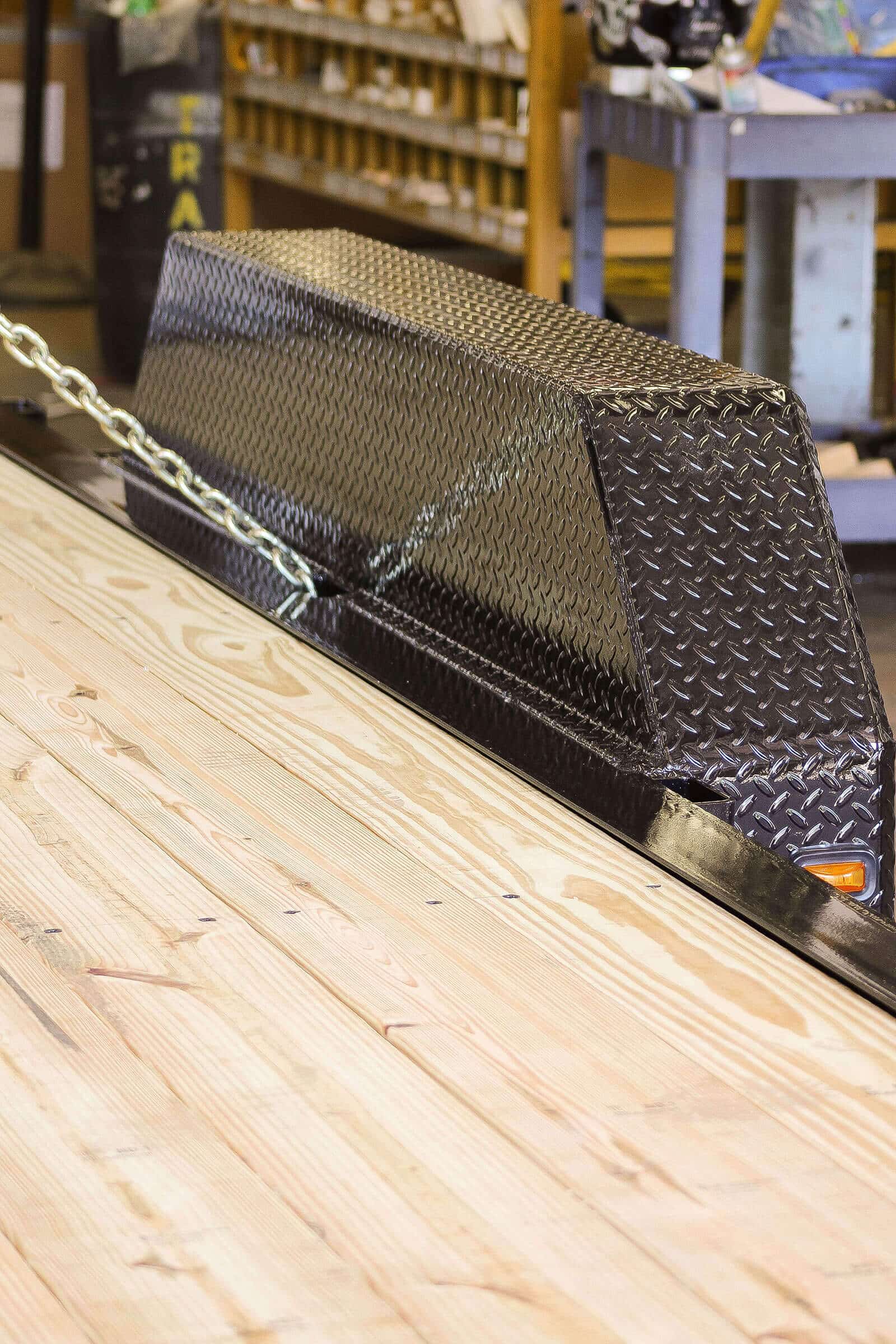

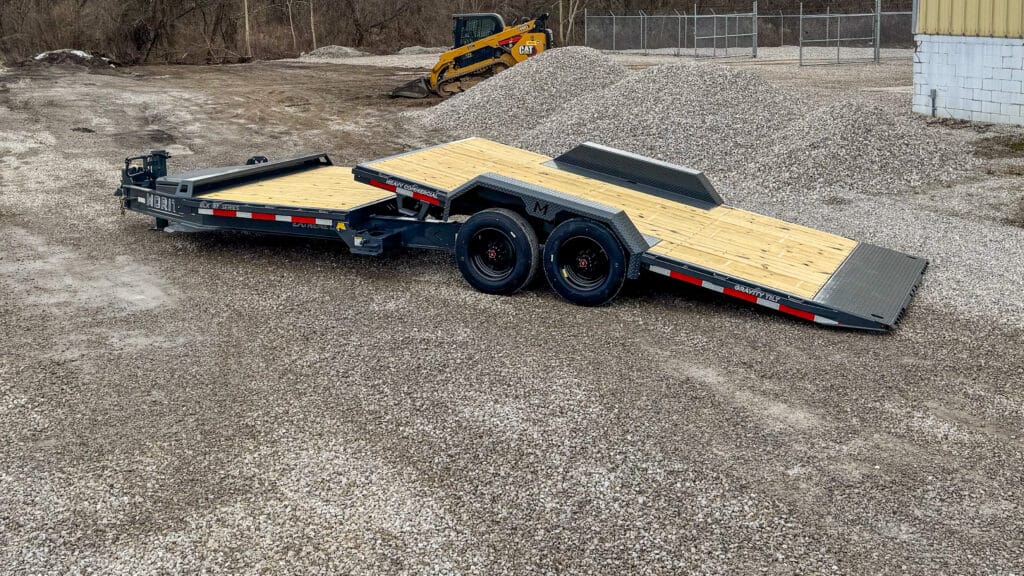

Frame & Tongue | Cross Members | Fenders | Tilt Deck |
---|---|---|---|

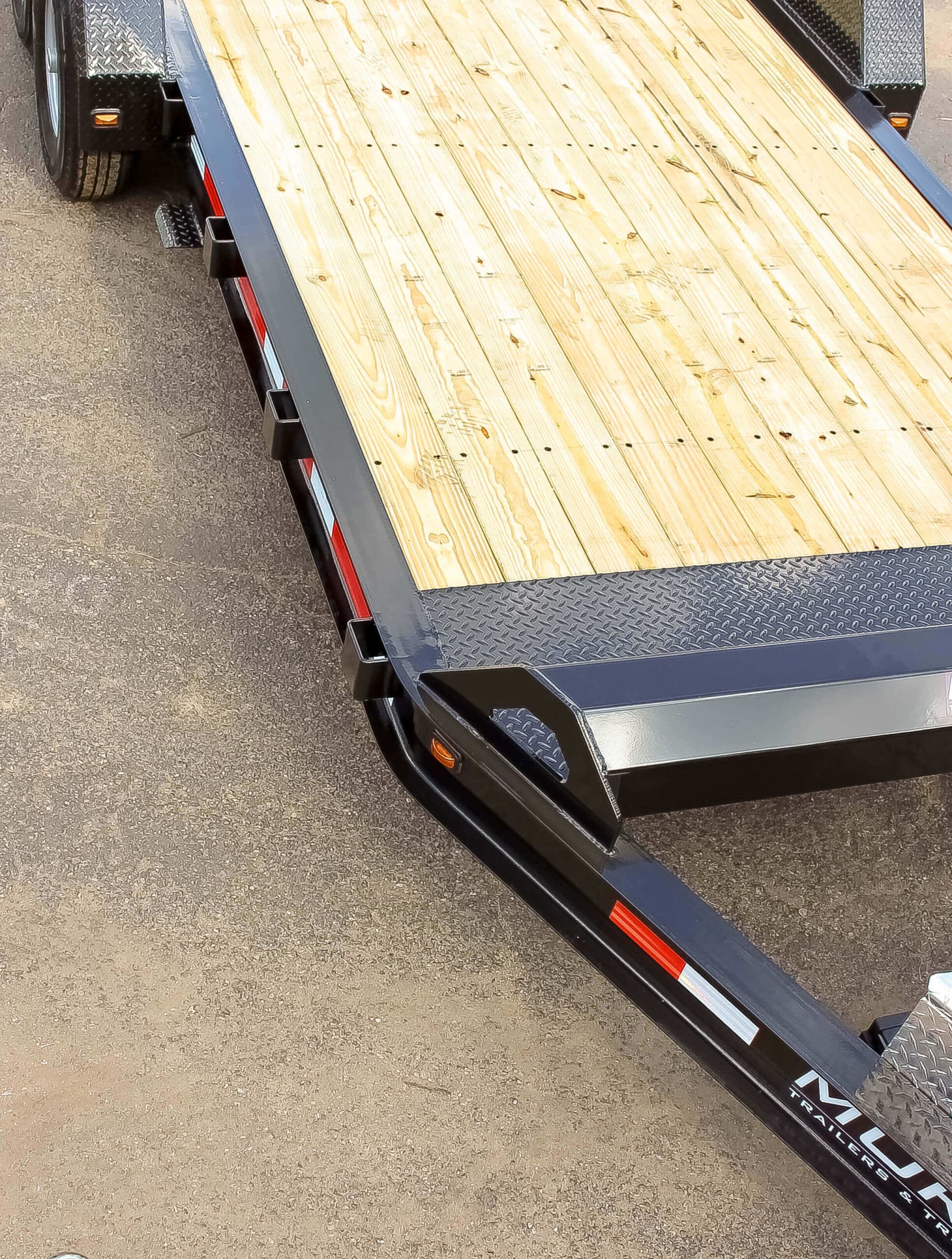

One Piece Cold Formed 8″ I-Beam | 3″ Channel on 16″ Centers | 1/8″ Steel Diamond Plate | 4″ x 7″ x 3/8″ Angle |
20′ Bumper Pull | |||
---|---|---|---|
GVWR | Beam Specs | ||
12000 lb. | 8″ @ 10 lb/ft | ||
14000 lb. | 8″ @ 10 lb/ft | ||
16000 lb. | 8″ @ 15 lb/ft |
22′ Bumper Pull | |||
---|---|---|---|
GVWR | Beam Specs | ||
12000 lb. | 8″ @ 15 lb/ft | ||
14000 lb. | 8″ @ 15 lb/ft | ||
16000 lb. | 8″ @ 15 lb/ft |
GVWR | Axles |
---|---|
12000 lb | 6000 lb with Electric Brakes & Easy Lube Spindles |
14000 lb | 7000 lb with Electric Brakes & Easy Lube Spindles |
16000 lb | 8000 lb with Electric Brakes & Easy Lube Spindles |
Bumper Pull (estimated weights) | |||
---|---|---|---|
Length | 12000 GVWR | 14000 GVWR | 16000 GVWR |
20′ | 3640 lbs. | 3660 lbs. | 4220 lbs. |
22′ | 3840 lbs. | 3860 lbs. | 4440 lbs. |
